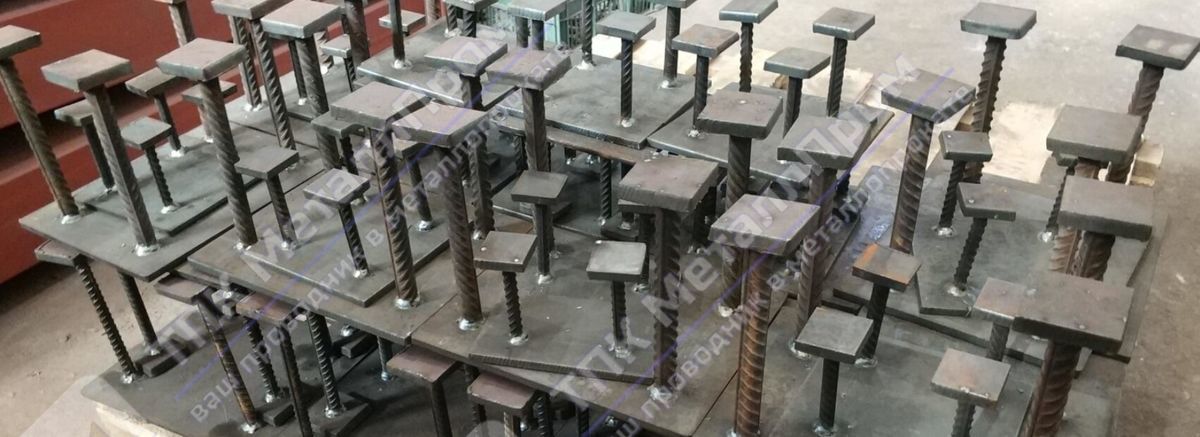

Закладные изделия МН 401-418

Закладные изделия МН 401-418 по чертежам под заказ с покрытием цены в Нижневартовске, закладные изделия МН 401-418 серии 1.400-15 купить, в наличии и на заказ на официальном сайте ТПК Металлпромм в Нижневартовске.

Закладные изделия МН 401-418, цена:
по запросу
Нажимая на кнопку, вы даёте своё согласие на обработку ваших персональных данных

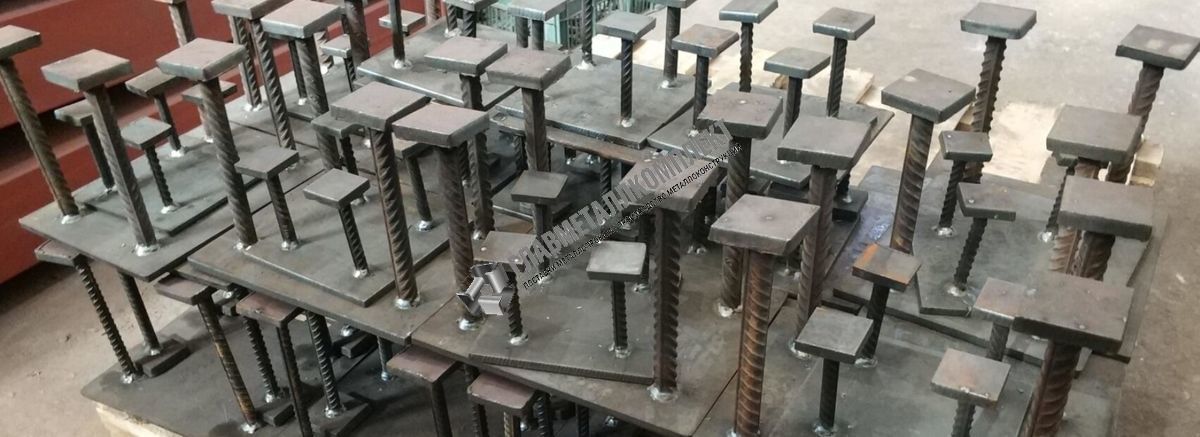

Закладные детали МН 401-418: технические характеристики и чертежи

Закладные изделия МН 401
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 401-1МН 401-2
Закладные изделия МН 401
Размер пластины, ммА100
Размер пластины, ммB200
Размер пластины, ммб6
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Количество и диаметр анкеров2ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=60.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.50.4
Итого, кг1.41.3
Обозначение детали1.400-15.B1.4101.400-15.B1.410-01
Закладные изделия МН 402
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 402-1МН 402-2
Закладные изделия МН 402
Размер пластины, ммА150
Размер пластины, ммB150
Размер пластины, ммб6
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Количество и диаметр анкеров2ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.1
Выборка стали на 1 изделие (арм. AIII ф8), кг0.50.4
Итого, кг1.61.5
Обозначение детали1.400-15.B1.410-021.400-15.B1.410-03
Закладные изделия МН 403
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 403-1МН 403-2
Закладные изделия МН 403
Размер пластины, ммА150
Размер пластины, ммB200
Размер пластины, ммб6
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Количество и диаметр анкеров2ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.50.4
Итого, кг1.91.8
Обозначение детали1.400-15.B1.410-041.400-15.B1.410-05
Закладные изделия МН 404
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 404-1МН 404-2
Закладные изделия МН 404
Размер пластины, ммА150
Размер пластины, ммB250
Размер пластины, ммб6
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Количество и диаметр анкеров2ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.50.4
Итого, кг2.32.2
Обозначение детали1.400-15.B1.410-061.400-15.B1.410-07
Закладные изделия МН 405
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 405-1МН 405-2
Закладные изделия МН 405
Размер пластины, ммА200
Размер пластины, ммB150
Размер пластины, ммб6
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг21.9
Обозначение детали1.400-15.B1.4201.400-15.B1.420-01
Закладные изделия МН 406
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 406-1МН 406-2
Закладные изделия МН 406
Размер пластины, ммА200
Размер пластины, ммB200
Размер пластины, ммб6
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг2.52.4
Обозначение детали1.400-15.B1.420-021.400-15.B1.420-03
Закладные изделия МН 407
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 407-1МН 407-2
Закладные изделия МН 407
Размер пластины, ммА200
Размер пластины, ммB250
Размер пластины, ммб6
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=62.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг32.9
Обозначение детали1.400-15.B1.420-041.400-15.B1.420-05
Закладные изделия МН 408
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 408-1МН 408-2
Закладные изделия МН 408
Размер пластины, ммА250
Размер пластины, ммB150
Размер пластины, ммб6
Привязки анкеров, ммb190
Привязки анкеров, ммb230
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=61.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг2.42.3
Обозначение детали1.400-15.B1.420-061.400-15.B1.420-07
Закладные изделия МН 409
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 409-1МН 409-2
Закладные изделия МН 409
Размер пластины, ммА250
Размер пластины, ммB200
Размер пластины, ммб6
Привязки анкеров, ммb1120
Привязки анкеров, ммb240
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=62.4
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг32.9
Обозначение детали1.400-15.B1.420-081.400-15.B1.420-09
Закладные изделия МН 410
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 410-1МН 410-2
Закладные изделия МН 410
Размер пластины, ммА250
Размер пластины, ммB250
Размер пластины, ммб6
Привязки анкеров, ммb1180
Привязки анкеров, ммb235
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=62.9
Выборка стали на 1 изделие (арм. AIII ф8), кг0.60.5
Итого, кг3.53.4
Обозначение детали1.400-15.B1.420-101.400-15.B1.420-11
Закладные изделия МН 411
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 411-1МН 411-2
Закладные изделия МН 411
Размер пластины, ммА200
Размер пластины, ммB300
Размер пластины, ммб6
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Количество и диаметр анкеров6ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=62.8
Выборка стали на 1 изделие (арм. AIII ф8), кг0.80.7
Итого, кг3.63.5
Обозначение детали1.400-15.B1.420-121.400-15.B1.420-13
Закладные изделия МН 412
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 412-1МН 412-2
Закладные изделия МН 412
Размер пластины, ммА250
Размер пластины, ммB300
Размер пластины, ммб6
Привязки анкеров, ммb1100
Привязки анкеров, ммb250
Количество и диаметр анкеров6ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=63.5
Выборка стали на 1 изделие (арм. AIII ф8), кг0.80.7
Итого, кг4.34.2
Обозначение детали1.400-15.B1.420-141.400-15.B1.420-15
Закладные изделия МН 413
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 413-1МН 413-2
Закладные изделия МН 413
Размер пластины, ммА250
Размер пластины, ммB400
Размер пластины, ммб6
Привязки анкеров, ммb1150
Привязки анкеров, ммb250
Количество и диаметр анкеров6ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=64.7
Выборка стали на 1 изделие (арм. AIII ф8), кг0.80.7
Итого, кг5.55.4
Обозначение детали1.400-15.B1.420-161.400-15.B1.420-17
Закладные изделия МН 414
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 414-1МН 414-2
Закладные изделия МН 414
Размер пластины, ммА60
Размер пластины, ммBп.м.
Размер пластины, ммб6
Привязки анкеров, ммb1250
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=62.8
Выборка стали на 1 изделие (арм. AIII ф8), кг10.9
Итого, кг3.83.7
Обозначение детали1.400-15.B1.4301.400-15.B1.430-01
Закладные изделия МН 415
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 415-1МН 415-2
Закладные изделия МН 415
Размер пластины, ммА100
Размер пластины, ммBп.м.
Размер пластины, ммб6
Привязки анкеров, ммb1250
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=64.7
Выборка стали на 1 изделие (арм. AIII ф8), кг10.9
Итого, кг5.75.6
Обозначение детали1.400-15.B1.430-021.400-15.B1.430-03
Закладные изделия МН 416
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 416-1МН 416-2
Закладные изделия МН 416
Размер пластины, ммА150
Размер пластины, ммBп.м.
Размер пластины, ммб6
Привязки анкеров, ммb1250
Количество и диаметр анкеров4ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=67.1
Выборка стали на 1 изделие (арм. AIII ф8), кг10.9
Итого, кг8.18
Обозначение детали1.400-15.B1.430-041.400-15.B1.430-05
Закладные изделия МН 417
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 417-1МН 417-2
Закладные изделия МН 417
Размер пластины, ммА200
Размер пластины, ммBп.м.
Размер пластины, ммб6
Привязки анкеров, ммb1250
Количество и диаметр анкеров8ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=69.4
Выборка стали на 1 изделие (арм. AIII ф8), кг1.11
Итого, кг10.510.4
Обозначение детали1.400-15.B1.430-061.400-15.B1.430-07
Закладные изделия МН 418
Наименование характеристикиОбозначениеЗначение закладных изделий
МН 418-1МН 418-2
Закладные изделия МН 418
Размер пластины, ммА250
Размер пластины, ммBп.м.
Размер пластины, ммб6
Привязки анкеров, ммb1250
Количество и диаметр анкеров8ф8AIII
Размер, ммl300250
Размер, ммh12070
Выборка стали на 1 изделие (профильная сталь), кг-б=611.8
Выборка стали на 1 изделие (арм. AIII ф8), кг1.11
Итого, кг12.912.8
Обозначение детали1.400-15.B1.430-081.400-15.B1.430-09
Этапы работ
Оставьте заявку на консультацию и мы свяжемся с Вами
Мы в цифрах
Ежегодная отгрузка более
25000

тонн металлопроката

Сортамент - более
17600

единиц металлопроката

Более
11300

новых клиентов в год

Реализованные проекты
Изготовление закладных цилиндров

Цилиндры закладные из листа 40 мм для Волковского ГОК. Изготовлено 8 штук за 1,5 месяца общий тоннаж 68 тонн

Изготовление и монтаж металлоконструкций крытого навеса на Екатеринбургской ТЭЦ

С июля 2023 по сентябрь 2023 проведены работы по подготовке площадки, изготовлению и монтажу металлоконструкций крытого навеса на Екатеринбургской ТЭЦ. Для обеспечения устойчивости конструкции, оперативно произведены ранее неучтённые работы по устройству армированного фундамента (изготовление и монтаж армокаркасов). Все работы, вплоть от расчёта нагрузок и монтажа выполнены специалистами ТПК МеталлПром. Общий вес конструкций (включая армокаркасы и профнастил Н75) составил 72 тоны.

Производим косоуры для лестниц на склад хранения продукции

Производим косоуры для лестниц на склад хранения продукции широкого потребления. Конструкция состоит из листового проката, профильных труб, гнутого швеллера. Покрытие – полимерно-порошковое RAL 2008.

Изготовление опорных рам ОРМП для дорожной отрасли РФ

В октябре-декабре 2023г. выполнена поставка более чем 200 тон металлоконструкций для дорожной отрасли РФ. Опорные рамы ОРМП 30-40 метром изготавливались под строгим контролем специалиста УЗК, в соответствие всей конструкторской документации. Заказ подарил незабываемые эмоции и драгоценный опыт работы, что в конечном итоге, качественно отразилось на результате – объект открыт точно в срок.

Изготовление дымохода высотой в 18 метров

В январе изготовлен дымоход для объекта в центральной России. Габариты конструкции 1,5х1,х1,5х18,5 м изготовлены и защищены от коррозии системой ГФ/ПФ за 16 календарных дней, включая работу в праздничные дни.

Изготовление антенной опоры АО-49

В июле, для объекта в ЯНАО изготовлены решетчатые конструкции антенной опоры 49м в количестве 4шт. (вес 1шт. ориентировочно 17,2тн). Цельносварные конструкции габаритными размерами от 2,1х2,1х6,4м до 3,3х3,3х7,2м собраны и обварены в рекордные сроки (от обеспечения металлом до отгрузки последних секций – 27 календарных дней), а за счёт чёткого соблюдения производственного плана и графика АКЗ, удалось оперативно вывозить конструкции, не останавливая производственный цикл.

В комплекте с метизами стоимость 1 опоры составила 2,74 млн. руб.

Изготовление путевых тяг ТП-24

Изготовлена очередная партия путевых тяг ТП-24 (М24 L=1670мм) в кол-ве 50шт. На этом укладка путей в мкрн. Академический г. Екатеринбурга завершилась. Производительность на данном типоразмере составила 50шт. за смену 8ч. (пила, накатка резьбы с 2х сторон)

Цена изделия составила 1050 руб./шт. в комплекте с метизами.

Изготовление тяги/петли опрокидывателя ковша на самосвал Shacman

Для частного заказчика изготовлены тяги/петли опрокидывателя ковша на самосвал Shacman. По изношенной старой детали сняты замеры, выпущен чертеж и вырезана деталь. Опытная партия 8 штук подготовлена за 5 часов.

Изготовление 184 ростверка Б35-24 по серии 3.407.9-146.3

В марте-апреле изготовлено 184 ростверки Б35-24 по серии 3.407.9-146.3. КМД предоставлено заказчиком, внесены необходимые конструктивные изменения. Дробеструйная обработка и защитное покрытие – горячее оцинкование, выполнено в рекордно сжатые сроки. Шпильки М48 откалиброваны. Ростверки предназначены на объект в ХМАО в составе угловых анкерных опор.

Сборка и установка прожекторной мачты ПМС-32,5 в Алапаевске

Для объекта в г. Алапаевск изготовлены и смонтированы прожекторные мачты ПМС-32,5 в количестве 8шт. Покрытие – горячее оцинкование по ГОСТ 9.307-2021. Прием конструкций проводил в т.ч. сотрудник Ростехнадзор. Вся документация от КМД до сертификатов на сталь, метизы, паспорт качества на металлоконструкцию предоставлены. Введение в эксплуатацию с 25.04.2023г.

Руководители
Скорняков Сергей Александрович
Скорняков Сергей Александрович
Директор
Меркулова Олеся Александровна
Меркулова Олеся Александровна
Главный бухгалтер
Кузнецова Елена Сергеевна
Кузнецова Елена Сергеевна
Помощник руководителя

ООО «ТПК «МеталлПром» | ИНН: 6686086779 | ОГРН: 1169658124657 | Цены на сайте не являются публичной офертой
